C++读取、旋转和保存 bmp 图像文件编程实现

c++

通过我这些天用C++读写bmp图像的经历，摸索再摸索，终于对bmp文件的结构、操作有了一定的了解，下面就大概介绍bmp图片纯C++的读取、旋转和保存的实现过程。

要用C++读取bmp图片文件，首先要弄清楚bmp格式图片文件的结构。可以参考这篇文章：http://blog.csdn.net/xiajun07061225/article/details/5813726

有几点需要注意的是：

在读取 bmp 图片的时候，一定要注意内存对齐的问题，譬如文件头，否则无法读取出正确结果。

关于图片的像素数据，每一行的像素的字节数必须是4的整数倍。如果不是，则需要补齐。一般来说，bmp 图像文件的数据是从下到上，从左到右的。即从文件中最先读到的是图像最下面一行的左边第一个像素，然后是坐标第二个…..接下来是倒数第二行的第一个像素。

采用的编译环境是 VS2008。

关于图像旋转，并不难。只需要搞清楚像素坐标变换公式就行。我以图像的中心点为坐标原点。先把像素在目标图像中的位置变化为坐标系中的位置，做旋转变换求出变换之前的在坐标系中的坐标，再变换为在图片中的位置。

公式：(x1,y1) 是变换之前的坐标系中的坐标，(x2,y2) 是变换之后的坐标系中的坐标。angle 为逆时针旋转的角度数。

x1 = cos(angle)*x2-sin(angle)*y2;
y1 = sin(angle)*x2-cos(angle)*y2;

我的代码分为两个版本：灰度图的和彩色图的。

灰度图：

灰度图是只含亮度信息，不含彩色信息的图像。bmp 格式文件中并没有灰度图这个概念，但是我们很容易地用 bmp 文件来表示灰度图。方法是用 256 色的调色板，只不过这个调色板有点特殊，每一项的 RGB 值都是相同的，从 (0,0,0),(1,1,1),…, 一直到 (255,255,255)。这样，灰度图就可以用 256 色图来表示了。其图像数据就是调色板索引值，也就是实际的 RGB 的亮度值。另外因为是 256 色的调色板，所以图像数据中的一个字节代表一个像素。如果是彩色的 256 色图，图像处理后可能会产生不属于这 256 色的颜色，所以，图像处理一般采用灰度图。这也可以更好地将重点放在算法上。

下面是灰度图旋转代码，能处理任意尺寸的 bmp 灰度图，以及旋转任意角度(逆时针)。

代码包括两个文件：BmpRot.h 和 BmpRot.cpp。

BmpRot.h：

typedef unsigned char BYTE;
typedef unsigned short WORD;
typedef unsigned int DWORD;
typedef long LONG;

//位图文件头定义;
//其中不包含文件类型信息（由于结构体的内存结构决定，
//要是加了的话将不能正确读取文件信息）
typedef struct  tagBITMAPFILEHEADER{
    //WORD bfType;//文件类型，必须是0x424D，即字符“BM”
    DWORD bfSize;//文件大小
    WORD bfReserved1;//保留字
    WORD bfReserved2;//保留字
    DWORD bfOffBits;//从文件头到实际位图数据的偏移字节数
}BITMAPFILEHEADER;

typedef struct tagBITMAPINFOHEADER{
    DWORD biSize;//信息头大小
    LONG biWidth;//图像宽度
    LONG biHeight;//图像高度
    WORD biPlanes;//位平面数，必须为1
    WORD biBitCount;//每像素位数
    DWORD  biCompression; //压缩类型
    DWORD  biSizeImage; //压缩图像大小字节数
    LONG  biXPelsPerMeter; //水平分辨率
    LONG  biYPelsPerMeter; //垂直分辨率
    DWORD  biClrUsed; //位图实际用到的色彩数
    DWORD  biClrImportant; //本位图中重要的色彩数
}BITMAPINFOHEADER; //位图信息头定义

typedef struct tagRGBQUAD{
    BYTE rgbBlue; //该颜色的蓝色分量
    BYTE rgbGreen; //该颜色的绿色分量
    BYTE rgbRed; //该颜色的红色分量
    BYTE rgbReserved; //保留值
}RGBQUAD;//调色板定义

//像素信息
typedef struct tagIMAGEDATA
{
    BYTE blue;
    //BYTE green;
    //BYTE red;
}IMAGEDATA;

BmpRot.cpp：

#include <stdio.h>
#include "BmpRot.h"
#include "stdlib.h"
#include "math.h"
#include <iostream>

#define PI 3.14159//圆周率宏定义
#define LENGTH_NAME_BMP 30//bmp图片文件名的最大长度

using namespace std;

//变量定义
BITMAPFILEHEADER strHead;
RGBQUAD strPla[256];//256色调色板
BITMAPINFOHEADER strInfo;

//显示位图文件头信息
void showBmpHead(BITMAPFILEHEADER pBmpHead){
    cout<<"位图文件头:"<<endl;
    cout<<"文件大小:"<<pBmpHead.bfSize<<endl;
    cout<<"保留字_1:"<<pBmpHead.bfReserved1<<endl;
    cout<<"保留字_2:"<<pBmpHead.bfReserved2<<endl;
    cout<<"实际位图数据的偏移字节数:"<<pBmpHead.bfOffBits<<endl<<endl;
}

void showBmpInforHead(tagBITMAPINFOHEADER pBmpInforHead){
    cout<<"位图信息头:"<<endl;
    cout<<"结构体的长度:"<<pBmpInforHead.biSize<<endl;
    cout<<"位图宽:"<<pBmpInforHead.biWidth<<endl;
    cout<<"位图高:"<<pBmpInforHead.biHeight<<endl;
    cout<<"biPlanes平面数:"<<pBmpInforHead.biPlanes<<endl;
    cout<<"biBitCount采用颜色位数:"<<pBmpInforHead.biBitCount<<endl;
    cout<<"压缩方式:"<<pBmpInforHead.biCompression<<endl;
    cout<<"biSizeImage实际位图数据占用的字节数:"<<pBmpInforHead.biSizeImage<<endl;
    cout<<"X方向分辨率:"<<pBmpInforHead.biXPelsPerMeter<<endl;
    cout<<"Y方向分辨率:"<<pBmpInforHead.biYPelsPerMeter<<endl;
    cout<<"使用的颜色数:"<<pBmpInforHead.biClrUsed<<endl;
    cout<<"重要颜色数:"<<pBmpInforHead.biClrImportant<<endl;
}


int main(){
    char strFile[LENGTH_NAME_BMP];//bmp文件名
    IMAGEDATA *imagedata = NULL;//动态分配存储原图片的像素信息的二维数组
    IMAGEDATA *imagedataRot = NULL;//动态分配存储旋转后的图片的像素信息的二维数组
    int width,height;//图片的宽度和高度
    cout<<"请输入所要读取的文件名:"<<endl;
    cin>>strFile;
    FILE *fpi,*fpw;
    fpi=fopen(strFile,"rb");
    if(fpi != NULL){
        //先读取文件类型
        WORD bfType;
        fread(&bfType,1,sizeof(WORD),fpi);
        if(0x4d42!=bfType)
        {
            cout<<"the file is not a bmp file!"<<endl;
            return NULL;
        }
        //读取bmp文件的文件头和信息头
        fread(&strHead,1,sizeof(tagBITMAPFILEHEADER),fpi);
        //showBmpHead(strHead);//显示文件头
        fread(&strInfo,1,sizeof(tagBITMAPINFOHEADER),fpi);
        //showBmpInforHead(strInfo);//显示文件信息头

        //读取调色板
        for(unsigned int nCounti=0;nCounti<strInfo.biClrUsed;nCounti++)
        {
            fread((char *)&(strPla[nCounti].rgbBlue),1,sizeof(BYTE),fpi);
            fread((char *)&(strPla[nCounti].rgbGreen),1,sizeof(BYTE),fpi);
            fread((char *)&(strPla[nCounti].rgbRed),1,sizeof(BYTE),fpi);
            fread((char *)&(strPla[nCounti].rgbReserved),1,sizeof(BYTE),fpi);
        }

        width = strInfo.biWidth;
        height = strInfo.biHeight;
        //图像每一行的字节数必须是4的整数倍
        width = (width * sizeof(IMAGEDATA) + 3) / 4 * 4;
        //imagedata = (IMAGEDATA*)malloc(width * height * sizeof(IMAGEDATA));
        imagedata = (IMAGEDATA*)malloc(width * height);
        imagedataRot = (IMAGEDATA*)malloc(2 * width * 2 * height * sizeof(IMAGEDATA));
        //初始化原始图片的像素数组
        for(int i = 0;i < height;++i)
        {
            for(int j = 0;j < width;++j)
            {
                (*(imagedata + i * width + j)).blue = 0;
                //(*(imagedata + i * width + j)).green = 0;
                //(*(imagedata + i *  width + j)).red = 0;
            }
        }
        //初始化旋转后图片的像素数组
        for(int i = 0;i < 2 * height;++i)
        {
            for(int j = 0;j < 2 * width;++j)
            {
                (*(imagedataRot + i * 2 * width + j)).blue = 0;
                //(*(imagedataRot + i * 2 * width + j)).green = 0;
                //(*(imagedataRot + i * 2 * width + j)).red = 0;
            }
        }
        //fseek(fpi,54,SEEK_SET);
        //读出图片的像素数据
        fread(imagedata,sizeof(struct tagIMAGEDATA) * width,height,fpi);
        fclose(fpi);
    }
    else
    {
        cout<<"file open error!"<<endl;
        return NULL;
    }

    //图片旋转处理
    int RotateAngle;//要旋转的角度数
    double angle;//要旋转的弧度数
    int midX_pre,midY_pre,midX_aft,midY_aft;//旋转所围绕的中心点的坐标
    midX_pre = width / 2;
    midY_pre = height / 2;
    midX_aft = width;
    midY_aft = height;
    int pre_i,pre_j,after_i,after_j;//旋转前后对应的像素点坐标
    cout<<"输入要旋转的角度（0度到360度，逆时针旋转）："<<endl;
    cin>>RotateAngle;
    angle = 1.0 * RotateAngle * PI / 180;
    for(int i = 0;i < 2 * height;++i)
    {
        for(int j = 0;j < 2 * width;++j)
        {
            after_i = i - midX_aft;//坐标变换
            after_j = j - midY_aft;
            pre_i = (int)(cos((double)angle) * after_i - sin((double)angle) * after_j) + midX_pre;
            pre_j = (int)(sin((double)angle) * after_i + cos((double)angle) * after_j) + midY_pre;
            if(pre_i >= 0 && pre_i < height && pre_j >= 0 && pre_j < width)//在原图范围内
                *(imagedataRot + i * 2 * width + j) = *(imagedata + pre_i * width + pre_j);
        }
    }

    //保存bmp图片
    if((fpw=fopen("b.bmp","wb"))==NULL)
    {
        cout<<"create the bmp file error!"<<endl;
        return NULL;
    }
    WORD bfType_w=0x4d42;
    fwrite(&bfType_w,1,sizeof(WORD),fpw);
    //fpw +=2;
    fwrite(&strHead,1,sizeof(tagBITMAPFILEHEADER),fpw);
    strInfo.biWidth = 2 * width;
    strInfo.biHeight = 2 * height;
    fwrite(&strInfo,1,sizeof(tagBITMAPINFOHEADER),fpw);
    //保存调色板数据
    for(unsigned int nCounti=0;nCounti<strInfo.biClrUsed;nCounti++)
    {
        fwrite(&strPla[nCounti].rgbBlue,1,sizeof(BYTE),fpw);
        fwrite(&strPla[nCounti].rgbGreen,1,sizeof(BYTE),fpw);
        fwrite(&strPla[nCounti].rgbRed,1,sizeof(BYTE),fpw);
        fwrite(&strPla[nCounti].rgbReserved,1,sizeof(BYTE),fpw);
    }
    //保存像素数据
    for(int i =0;i < 2 * height;++i)
    {
        for(int j = 0;j < 2 * width;++j)
        {
            fwrite( &((*(imagedataRot + i * 2 * width + j)).blue),1,sizeof(BYTE),fpw);
            //fwrite( &((*(imagedataRot + i * 2 * width + j)).green),1,sizeof(BYTE),fpw);
            //fwrite( &((*(imagedataRot + i * 2 * width + j)).red),1,sizeof(BYTE),fpw);
        }
    }
    fclose(fpw);

    //释放内存
    delete[] imagedata;
    delete[] imagedataRot;
}

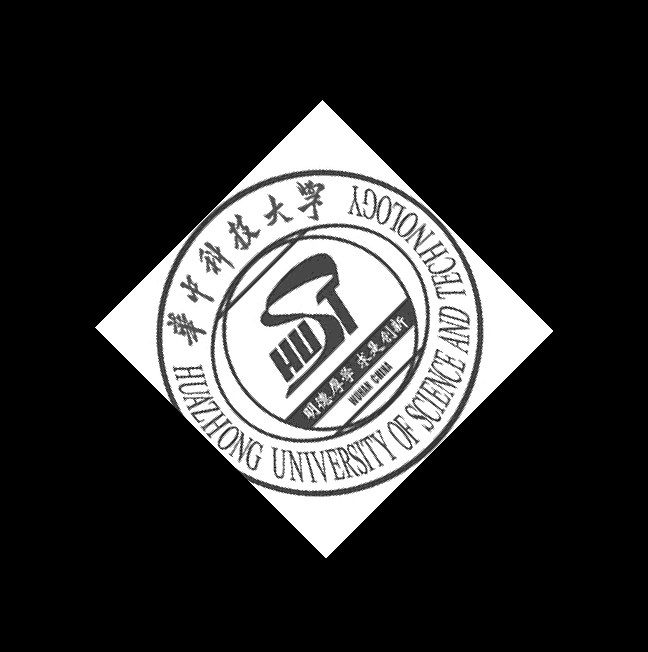

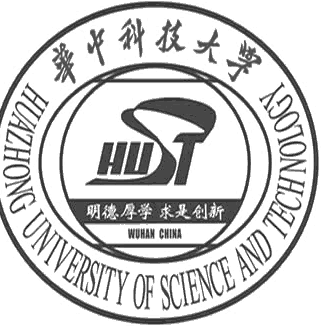

数据测试：旋转前和旋转后的对比（45度）。





彩色图：

彩色图的处理和灰度图略有不一样。主要是像素数据不同。由于每行数据的字节数必须是4的整数倍，这个地方处理起来要比灰度图麻烦很多，多以暂时还 没做好。本程序的局限性就是只能处理尺寸是 4 的整数倍的图片，可以旋转任意角度(逆时针)。

参考代码：分两个文件：BmpRot.h 和 BmpRot.cpp。

BmpRot.h：

typedef unsigned char BYTE;
typedef unsigned short WORD;
typedef unsigned int DWORD;
typedef long LONG;

//位图文件头定义;
//其中不包含文件类型信息（由于结构体的内存结构决定，
//要是加了的话将不能正确读取文件信息）
typedef struct  tagBITMAPFILEHEADER{
    //WORD bfType;//文件类型，必须是0x424D，即字符“BM”
    DWORD bfSize;//文件大小
    WORD bfReserved1;//保留字
    WORD bfReserved2;//保留字
    DWORD bfOffBits;//从文件头到实际位图数据的偏移字节数
}BITMAPFILEHEADER;

typedef struct tagBITMAPINFOHEADER{
    DWORD biSize;//信息头大小
    LONG biWidth;//图像宽度
    LONG biHeight;//图像高度
    WORD biPlanes;//位平面数，必须为1
    WORD biBitCount;//每像素位数
    DWORD  biCompression; //压缩类型
    DWORD  biSizeImage; //压缩图像大小字节数
    LONG  biXPelsPerMeter; //水平分辨率
    LONG  biYPelsPerMeter; //垂直分辨率
    DWORD  biClrUsed; //位图实际用到的色彩数
    DWORD  biClrImportant; //本位图中重要的色彩数
}BITMAPINFOHEADER; //位图信息头定义

typedef struct tagRGBQUAD{
    BYTE rgbBlue; //该颜色的蓝色分量
    BYTE rgbGreen; //该颜色的绿色分量
    BYTE rgbRed; //该颜色的红色分量
    BYTE rgbReserved; //保留值
}RGBQUAD;//调色板定义

//像素信息
typedef struct tagIMAGEDATA
{
    BYTE red;
    BYTE green;
    BYTE blue;
}IMAGEDATA;

BmpRot.cpp：

#include <stdio.h>
#include "BmpRot.h"
#include "stdlib.h"
#include "math.h"
#include <iostream>

#define PI 3.14159//圆周率宏定义
#define LENGTH_NAME_BMP 30//bmp图片文件名的最大长度

using namespace std;

//变量定义
BITMAPFILEHEADER strHead;
RGBQUAD strPla[256];//256色调色板
BITMAPINFOHEADER strInfo;

//显示位图文件头信息
void showBmpHead(BITMAPFILEHEADER pBmpHead){
    cout<<"位图文件头:"<<endl;
    cout<<"文件大小:"<<pBmpHead.bfSize<<endl;
    cout<<"保留字_1:"<<pBmpHead.bfReserved1<<endl;
    cout<<"保留字_2:"<<pBmpHead.bfReserved2<<endl;
    cout<<"实际位图数据的偏移字节数:"<<pBmpHead.bfOffBits<<endl<<endl;
}

void showBmpInforHead(tagBITMAPINFOHEADER pBmpInforHead){
    cout<<"位图信息头:"<<endl;
    cout<<"结构体的长度:"<<pBmpInforHead.biSize<<endl;
    cout<<"位图宽:"<<pBmpInforHead.biWidth<<endl;
    cout<<"位图高:"<<pBmpInforHead.biHeight<<endl;
    cout<<"biPlanes平面数:"<<pBmpInforHead.biPlanes<<endl;
    cout<<"biBitCount采用颜色位数:"<<pBmpInforHead.biBitCount<<endl;
    cout<<"压缩方式:"<<pBmpInforHead.biCompression<<endl;
    cout<<"biSizeImage实际位图数据占用的字节数:"<<pBmpInforHead.biSizeImage<<endl;
    cout<<"X方向分辨率:"<<pBmpInforHead.biXPelsPerMeter<<endl;
    cout<<"Y方向分辨率:"<<pBmpInforHead.biYPelsPerMeter<<endl;
    cout<<"使用的颜色数:"<<pBmpInforHead.biClrUsed<<endl;
    cout<<"重要颜色数:"<<pBmpInforHead.biClrImportant<<endl;
}


int main(){
    char strFile[LENGTH_NAME_BMP];//bmp文件名
    IMAGEDATA *imagedata = NULL;//动态分配存储原图片的像素信息的二维数组
    IMAGEDATA *imagedataRot = NULL;//动态分配存储旋转后的图片的像素信息的二维数组
    int width,height;//图片的宽度和高度
    cout<<"请输入所要读取的文件名:"<<endl;
    cin>>strFile;
    FILE *fpi,*fpw;
    fpi=fopen(strFile,"rb");
    if(fpi != NULL){
        //先读取文件类型
        WORD bfType;
        fread(&bfType,1,sizeof(WORD),fpi);
        if(0x4d42!=bfType)
        {
            cout<<"the file is not a bmp file!"<<endl;
            return NULL;
        }
        //读取bmp文件的文件头和信息头
        fread(&strHead,1,sizeof(tagBITMAPFILEHEADER),fpi);
        //showBmpHead(strHead);//显示文件头
        fread(&strInfo,1,sizeof(tagBITMAPINFOHEADER),fpi);
        //showBmpInforHead(strInfo);//显示文件信息头

        //读取调色板
        for(unsigned int nCounti=0;nCounti<strInfo.biClrUsed;nCounti++)
        {
            //存储的时候，一般去掉保留字rgbReserved
            fread((char *)&strPla[nCounti].rgbBlue,1,sizeof(BYTE),fpi);
            fread((char *)&strPla[nCounti].rgbGreen,1,sizeof(BYTE),fpi);
            fread((char *)&strPla[nCounti].rgbRed,1,sizeof(BYTE),fpi);
            cout<<"strPla[nCounti].rgbBlue"<<strPla[nCounti].rgbBlue<<endl;
            cout<<"strPla[nCounti].rgbGreen"<<strPla[nCounti].rgbGreen<<endl;
            cout<<"strPla[nCounti].rgbRed"<<strPla[nCounti].rgbRed<<endl;
        }

        width = strInfo.biWidth;
        height = strInfo.biHeight;
        imagedata = (IMAGEDATA*)malloc(width * height * sizeof(IMAGEDATA));
        imagedataRot = (IMAGEDATA*)malloc(2 * width * 2 * height * sizeof(IMAGEDATA));
        //初始化原始图片的像素数组
        for(int i = 0;i < height;++i)
        {
            for(int j = 0;j < width;++j)
            {
                (*(imagedata + i * width + j)).blue = 0;
                (*(imagedata + i * width + j)).green = 0;
                (*(imagedata + i *  width + j)).red = 0;
            }
        }
        //初始化旋转后图片的像素数组
        for(int i = 0;i < 2 * height;++i)
        {
            for(int j = 0;j < 2 * width;++j)
            {
                (*(imagedataRot + i * 2 * width + j)).blue = 0;
                (*(imagedataRot + i * 2 * width + j)).green = 0;
                (*(imagedataRot + i * 2 * width + j)).red = 0;
            }
        }
        //fseek(fpi,54,SEEK_SET);
        //读出图片的像素数据
        fread(imagedata,sizeof(struct tagIMAGEDATA) * width,height,fpi);
        /*
        for(int i = 0;i < height;++i)
        {
            fread(imagedata + i * width * sizeof(IMAGEDATA),sizeof(struct tagIMAGEDATA) * width,height,fpi);
        }*/
        fclose(fpi);
    }
    else
    {
        cout<<"file open error!"<<endl;
        return NULL;
    }

    //图片旋转处理
    int RotateAngle;//要旋转的角度数
    double angle;//要旋转的弧度数
    int midX_pre,midY_pre,midX_aft,midY_aft;//旋转所围绕的中心点的坐标
    midX_pre = width / 2;
    midY_pre = height / 2;
    midX_aft = width;
    midY_aft = height;
    int pre_i,pre_j,after_i,after_j;//旋转前后对应的像素点坐标
    cout<<"输入要旋转的角度（0度到360度，逆时针旋转）："<<endl;
    cin>>RotateAngle;
    angle = 1.0 * RotateAngle * PI / 180;
    for(int i = 0;i < 2 * height;++i)
    {
        for(int j = 0;j < 2 * width;++j)
        {
            after_i = i - midY_aft;//坐标变换
            after_j = j - midX_aft;
            pre_i = (int)(cos((double)angle) * after_i - sin((double)angle) * after_j) + midY_pre;
            pre_j = (int)(sin((double)angle) * after_i + cos((double)angle) * after_j) + midX_pre;
            if(pre_i >= 0 && pre_i < height && pre_j >= 0 && pre_j < width)//在原图范围内
                *(imagedataRot + i * 2 * width + j) = *(imagedata + pre_i * width + pre_j);
        }
    }

    //保存bmp图片
    if((fpw=fopen("b.bmp","wb"))==NULL)
    {
        cout<<"create the bmp file error!"<<endl;
        return NULL;
    }
    WORD bfType_w=0x4d42;
    fwrite(&bfType_w,1,sizeof(WORD),fpw);
    //fpw +=2;
    fwrite(&strHead,1,sizeof(tagBITMAPFILEHEADER),fpw);
    strInfo.biWidth = 2 * width;
    strInfo.biHeight = 2 * height;
    fwrite(&strInfo,1,sizeof(tagBITMAPINFOHEADER),fpw);
    //保存调色板数据
    for(unsigned int nCounti=0;nCounti<strInfo.biClrUsed;nCounti++)
    {
        fwrite(&strPla[nCounti].rgbBlue,1,sizeof(BYTE),fpw);
        fwrite(&strPla[nCounti].rgbGreen,1,sizeof(BYTE),fpw);
        fwrite(&strPla[nCounti].rgbRed,1,sizeof(BYTE),fpw);
    }
    //保存像素数据
    for(int i =0;i < 2 * height;++i)
    {
        for(int j = 0;j < 2 * width;++j)
        {
            fwrite( &(*(imagedataRot + i * 2 * width + j)).red,1,sizeof(BYTE),fpw);//注意三条语句的顺序：否则颜色会发生变化
            fwrite( &(*(imagedataRot + i * 2 * width + j)).green,1,sizeof(BYTE),fpw);
            fwrite( &(*(imagedataRot + i * 2 * width + j)).blue,1,sizeof(BYTE),fpw);
        }
    }
    fclose(fpw);

    //释放内存
    delete[] imagedata;
    delete[] imagedataRot;
}

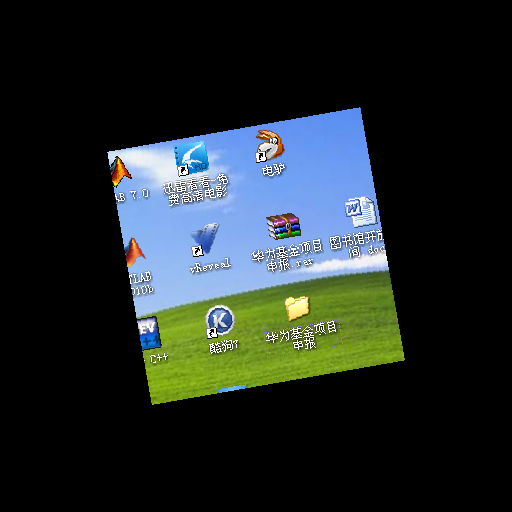

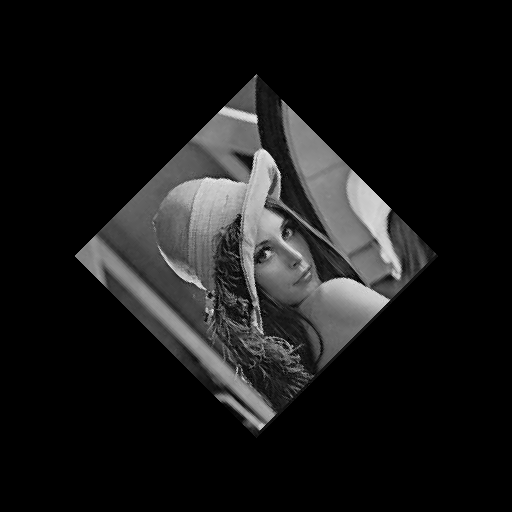

数据测试：（旋转10°）



注意：颜色问题已解决。请看代码中注释部分。

举报
如果觉得这对你有用，请随意赞赏，给与作者支持
本站文章除注明转载外，均为本站原创或编译。转载请征得作者同意，并务必注明出处。
转载请注明：文章转载自 代码饭社区 [https://www.daimafans.com]
本文转载自：https://blog.csdn.net/xiajun07061225/article/details/6633938
评论 0
最新评论
